Sávtartó kamera flashelő állomás

Az ipari automatizálás folyamatos fejlődése egyre nagyobb hangsúlyt helyez az egyedi vevői igényekre szabott, megbízható és hatékony megoldásokra, amivel mi, az Omega Byte csapata igyekszünk folyamatosan lépést tartani. Ezért időnként, így, blogcikk formájában bemutatjuk aktualitásainkat. Most épp a sávtartó kamera flashelő állomást.

Fejlesztésünk, a sávtartó kamera flashelő állomás egy olyan innovatív rendszer, amely teljesen automatizált módon végzi el a termékek szoftverfeltöltését, címkézését és minőségellenőrzését, minimalizálva az emberi beavatkozást és maximalizálva a gyártási folyamatok megbízhatóságát. Ebben a cikkben bemutatjuk a rendszer működését, főbb jellemzőit és azt, hogyan segíti elő a gyártósorok hatékonyabb működését.

A sávtartó kamera flashelő állomás feladata és működési célja

Megrendelőnk a flashelő állomás elsődleges feladatának azt nevezte meg, hogy az általa biztosított szoftvert megbízhatóan feltöltse az állomás a termékekbe, majd az egyedi címkéket is elhelyezze és ellenőrizze azokon. Ez a folyamat biztosítja ugyanis a termékek nyomon követhetőségét és a programozás hibamentességét. Emellett kiemelten fontos volt a kamerák operátori érintkezésmentes kezelése.

A flashelő állomás működési folyamata lépésről lépésre

Munkatársaink megismerve és adaptálva az igényeket, lépésről lépésre építették fel a készüléket. Fejlesztésük nyomán a gép működése a következőképp alakult: az operátor behelyezi a termékekkel teli 16 darabos tálcát az állomásba, amely képes 4+1 tálcát előre betárazni. A robot kamerás pozícionálással ellenőrzi a termékeket, majd átpakolja őket a flashelő készülékbe vagy ideiglenes tárolóba. A CAN-bus kapcsolaton keresztül történik a szoftver feltöltése, hibák esetén újrapróbálkozás, végső sikertelenség esetén selejtezés. A sikeres flashelés után a robot a címkét felragasztja és kamerával ellenőrzi, majd a termék a kimeneti tálcára kerül.

Automatizálás és megbízhatóság: kulcsfontosságú előnyök

A rendszer teljesen automata működése minimálisra csökkenti az operátori beavatkozást, csak a tálcák betöltése és kivétele szükséges. Minden indulás előtt cellaellenőrzést végez, így a termelés megszakítás nélkül folytatható bármilyen beavatkozást követően is.

Robotkamerás pozícionálás a precíz termékkezelésért

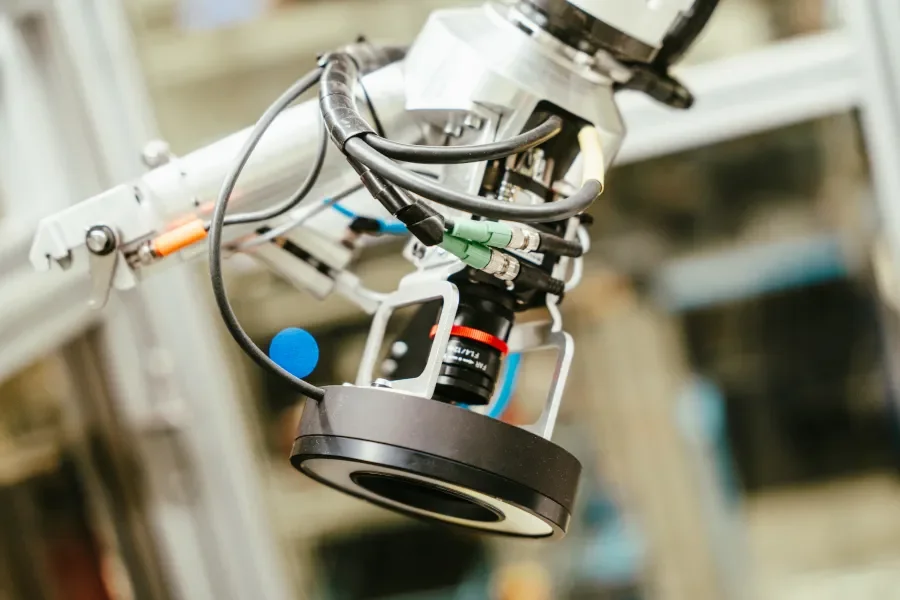

A robot fejére szerelt kamera biztosítja a pontos pozícionálást a termékek felvételekor, ami kulcsfontosságú a megbízható flasheléshez és címkézéshez. Ez a technológia növeli a folyamat stabilitását és a selejt arányának csökkenését.

Címke visszaellenőrzése

A címkéket felhelyezésüket követően visszaellenőrizzük a roboton lévő kamerával. Minden esetben a teljes címke tartalmat validáljuk (datamatrix és OCR).

Rugalmas tálcakezelés és pufferelési lehetőségek

Az állomás képes kezelni nem csak teli tálcákat, hanem vegyes darabszámokat is, továbbá a bemeneti és kimeneti oldalon is 4-4 tálcát tud pufferelni, ami növeli a gyártósor rugalmasságát és csökkenti a várakozási időket.

Felhasznált technológiák

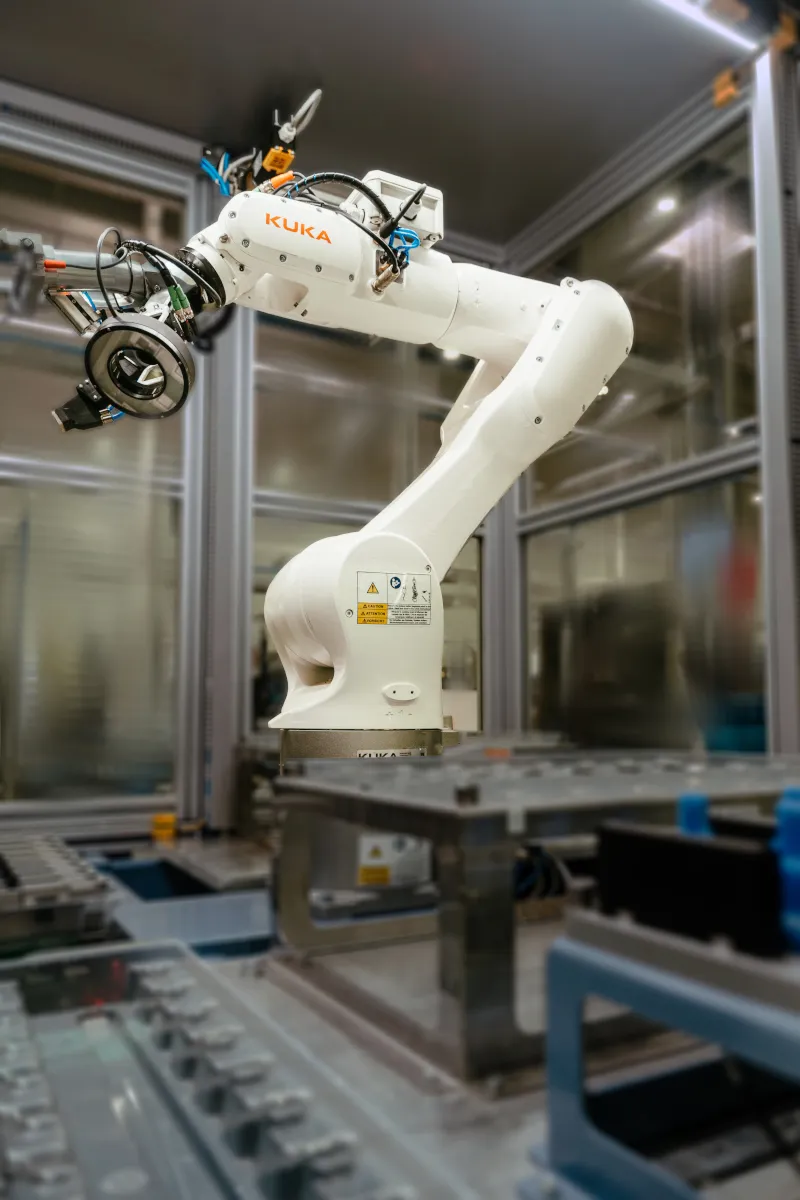

• Robot: Kuka KR 10 R1100-2
• Robot vezérlő: Kuka KR C4 compact RAL 7016
• Vezérlés: PC - LabView
• Kamera: Balluff BAL.BVS0032
• Nyomtató: CAB Hermes Q2
• Szervó motor: Festo EMMT-AS-80-4595815
• Szervó vezérlő: Festo CMMT-AS-C5-11A-P3-EC-S1-5340823
• Programozható tápegység: GW-Instek PSP-405
• CAN-bus interfész: Vector VN1500

Alkalmazott kommunikációk

• EtherCAT
• TCP/IP
• RS232
• CAN-XCP/UDS

Programozási nyelvek

• LabView
• Vision builder
• KRL
• Phyton

Összegzés

A sávtartó kamera flashelő állomás egy modern, teljesen automatizált megoldás, amely a szoftverfeltöltés, címkézés és minőségellenőrzés folyamatát integrálja egyetlen, hatékony rendszerbe. A robot kamerás pozícionálásának és intelligens tálcakezelésének köszönhetően jelentősen csökkenti a selejt arányt és az operátori beavatkozás szükségességét, miközben folyamatos, megszakítás nélküli működést biztosít. Ez a technológia ideális választás azoknak a gyártóknak, akik a precizitást, megbízhatóságot és automatizáltságot helyezik előtérbe, és szeretnék lépést tartani az ipar 4.0 elvárásaival.
